泥浆废弃物随钻处理——泥浆不落地系统

泥浆废弃物随钻处理——泥浆不落地系统
石油钻井过程会产生大量污染物，废弃钻井泥浆是主要污染物之一。
针对不同种类的废弃钻井泥浆，唐山大川采用了不同的处理工艺。

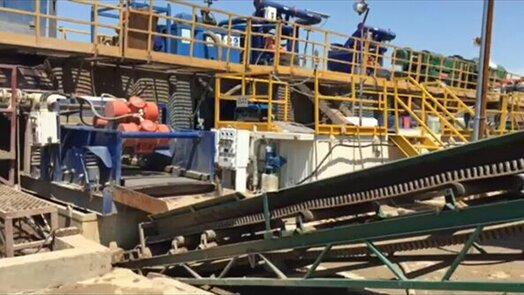

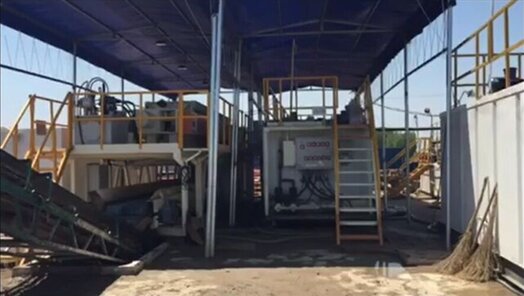

水基泥浆不落地系统
一、系统组成
整个系统由4个单元组成，输送系统、干燥系统、破胶系统、压滤系统。
1、输送系统包括密封式螺旋输送器，收集来自泥浆振动筛的钻屑。
2、干燥系统包括干燥筛1台，回收罐1具、带式运输机1台。
3、破胶系统包括储备罐2具，离心泵1台、破胶罐1具。

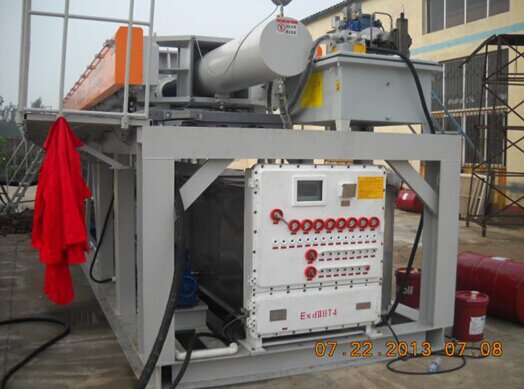

4、压滤系统包括柱塞泵1台、箱式压滤机1台、带式运输机1台。

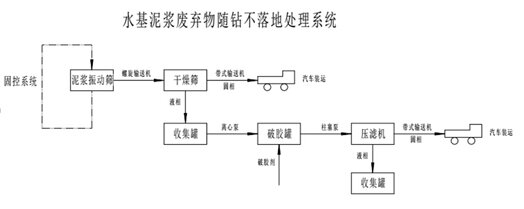

二、系统流程

三、工艺说明
1、水基泥浆不落地系统放置在常规固控系统之后。
2、固控系统中3台振动筛排放的钻屑由密闭式螺旋输送机及时收集并输送至干燥筛。
3、干燥筛回收钻屑中吸附的泥浆，将此泥浆回收到回收罐中，并与储备罐相连；经过干燥筛处理后的钻屑用带式输送机输送装车，集中处理。
4、离心泵将储备罐中的废弃泥浆输送到破胶罐，进行自动加药、脱稳、破胶和絮凝，使废弃泥浆形成适合于固液分离的预处理浆体。
5、用柱塞泵将预处理的浆体输送到压滤机进行压滤，滤饼经带式输送机输送装车，压滤后的清水回收待用。

油基泥浆不落地系统

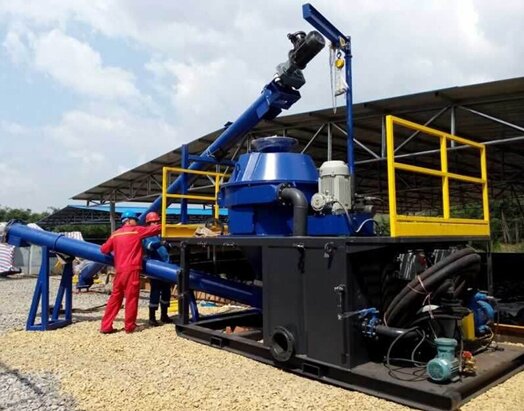

从石油泥浆固控系统分离出的油基钻屑通过螺旋输送器输送到立式钻屑干燥机上处理，干燥的钻屑落入钻屑箱中外运；含有少量固相的钻井液经工业泵或螺杆泵输送到卧螺离心机中进一步处理，卧螺离心机处理完毕后的泥浆被重新注入到泥浆循环系统中。

螺旋输送机、立式钻屑干燥机、卧螺离心机、螺杆泵



泥浆不落地系统优点：
1、实现了钻井现场泥浆废弃物随钻不落地处理。
2、具有良好的现场适应性，基本能够满足实际钻井工况要求。
3、干燥钻屑可用于井场和路基铺设等，从而实现清洁化生产。
4、分离出的清水回收利用或返回固控系统再次参与循环。
5、分离出的清水也可以进行深度净化处理，处理达标后外排。
泥浆废弃物随钻不落地技术正是废浆处理的前沿技术，它不仅能非常好的解决现场环境问题，同时能对现场固控系统产生的废弃物进行二次的回收处理。
