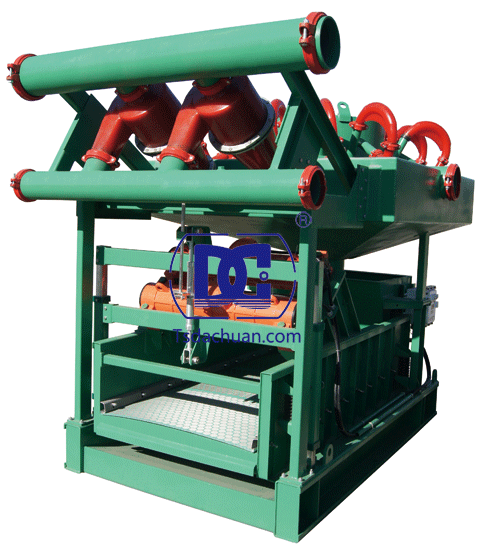

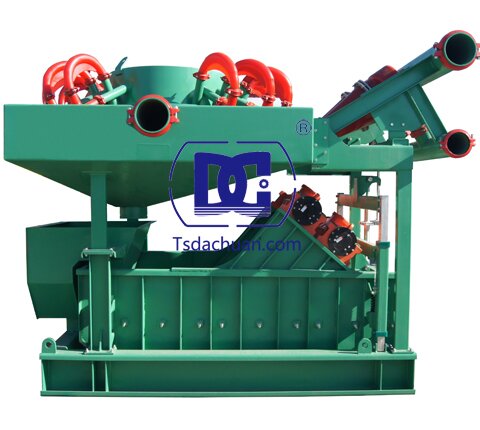

钻井液清洁器
钻井液清洁器是钻井泥浆的二、三级固控设备,它是将除砂旋流器和除泥旋流器以及底流振动筛合三为一。泥浆清洁器结构紧凑、占用空间面积小、功能强大，是钻井泥浆进行二、三级固相控制的理想选择高效清洁器设备。
钻井液清洁器是除砂除泥组合式泥浆清洁器，包括旋流除砂器、除泥器、加压泵、旋流器、底流槽、钻井液振动筛、支架和底座。
泥浆经过旋流除砂器、除泥器分离，其溢流返回泥浆固控系统，底流由振动筛进一步筛分处理，必要时可以把泥浆清洁器的振动筛作为前级振动筛用。能快速清除钻井液中的有害固相，改善钻井液性能，满足高压喷射钻井新工艺的要求。
1. 钻井液清洁器的主体结构采用上下两块布置，旋流除砂器，除泥器布置于上部，底座上设有滑槽，滑槽上布置一台泥浆振动筛，使其结构紧凑、占用空间面积小；
2. 除砂器和除泥器的主进管与出液管之间设有控制蝶阀，可以随时调节除砂器和除泥器工作的数量，操作简单、易于维护；
3. 旋流器选用耐磨特种聚氨酯材料，具有良好的耐腐蚀性和高度抗流体冲刷的优点；
4. 进料口切线进料，圆滑过渡，有利于提高分离效率，内表面光滑，流道合理；
5. 旋流除砂器、除泥器内设有自动防砂堵装置和底流口调节装置；
6. 并可根据用户需求配置不同数量的除砂旋流器和除泥旋流器。
钻井液清洁器参数
|
型号 |
DCQJ250×1/100×6 |
DCQJ250×1/100×8 |
DCQJ250×2/100×12 |
DCQJ300×2/100×16 |
|||||
|
处理量 |
90m3/h |
120m3/h |
240m3/h |
300m3/h |
|||||
|
分离粒度 |
15-75μm |
||||||||
|
除砂旋流器 |
10"（250）×1个 |
10"（250）×1个 |
10"（250）×2个 |
12"（300）×2个 |
|||||
|
除泥旋流器 |
4"（100）×6个 |
4"（100）×8个 |
4"（100）×12个 |
4"（100）×16个 |
|||||
|
进液管通径 |
DN150 |
||||||||
|
排液管通径 |
DN200 |
||||||||
|
工作压力 |
0.25～0.40MPa |
||||||||
|
匹配砂泵 |
DCSB5×4-12 |
DCSB6×5-12 |
DCSB8×6-13 |
DCSB8×6-13 |
|||||
|
底流筛 |
型号 |
DCZS850-2K |
DCZS700-3G |
DCZS630-3K |
|||||
|
振动轨迹 |
直线型 |
||||||||
|
电机功率 |
2×1.5kW |
2×1.5kW |
2×1.5kW |
||||||
|
筛网数量 |
2片 |
3片 |
3片 |
||||||
|
筛网规格 |
850×1250mm×2片120～300目 |
700×1050mm×3片120～300目 |
630×1250mm×3片 |
||||||
|
筛网面积 |
2.12m2 |
2.2 m2 |
2.36 m2 |
||||||
|
筛网类型 |
框架 |
钩边 |
框架 |
||||||
|
电制 |
380V/50HZ或460V/60HZ或定制 |
||||||||
|
防爆等级 |
ExdⅡBT4 |
||||||||
|
外形尺寸 |
2530×1750×2210 mm |
2530×1750×2210 mm |
2530×1750×2210 mm |
2530×1750×2210 mm |
|||||
|
重量 |
1780kg |
2080kg |
2200kg |
2350kg |
|||||
|
备注 |
1、4"旋流器 =10～20m3/h, 10"旋流器=90~120m3/h ，12"旋流器＞120m3/h |
||||||||
欢迎致电大川咨询有关钻井液清洁器更详细的说明，我们将为您提供高性价比的钻井液清洁器，并为您提供满意的售前、售中及售后技术服务。
