旋流除砂器
旋流除砂器是固控系统中的二级固控设备，用于分离钻井液中粒度为大于47微米的固相颗粒。大川生产的钻井液振动筛具有噪声小，处理量大，筛网使用寿命长等优点。

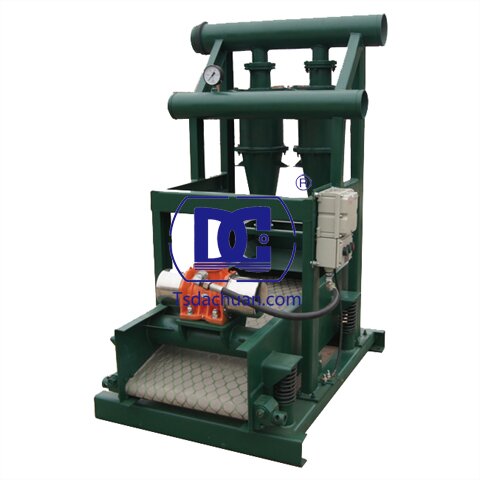

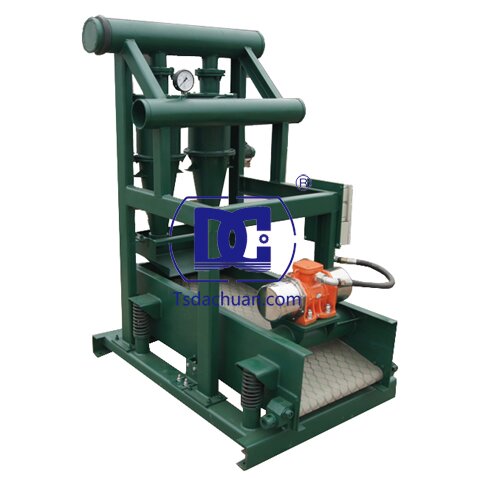

旋流除砂器是除砂器与钻井液振动筛的组合体。设备的主体结构采用上下两块布置，旋流器布置于上部，下部小振动筛为圆振型振动筛，激振器由一台激振电机驱动，使整个筛箱保持整体向前的圆型轨迹振动。
泥浆通过砂泵产生一定的压力和速度，沿旋流器内壁螺旋进入，较粗的颗粒在离心力和重力的作用下沿旋流器内壁螺旋下沉，从底流口排出，落在下面的细目振动筛上分离，其余介质沿旋流器螺旋上升，从溢流口进入第三级分离设备除泥器进一步净化处理。保证了处理后的泥浆被下一级的设备更好的处理，同时降低了下级设备的工作负荷。
1. 由10″或12″水力旋流器及管汇组成，操作、维护更加便捷；
2. 选用耐磨特种聚氨酯材料，具有良好的耐腐蚀性、高度抗流体冲刷、使用寿命长等优点；
3. 进料口切线进料，圆滑过渡，有利于提高分离效率，分离粒度范围广；
4. 旋流器底流口呈带压伞状“湿底”排砂使分离区内的颗粒能迅速排出，减少了底流口堵塞的概率；
5. 对称的进液机构使旋流分配合理、工作稳定；
6. 其底流口可以进行大小调节，来控制设备的处理量，满足不同使用条件下的处理要求；
7. 根据客户的要求处理量的大小，选择几组旋流器和旋流器的型号组成除砂器。
|
型号 |
DCCSQ250×1 |
DCCSQ250×1 |
DCCSQ250×2 |
DCCSQ300×2 |
|
|
处理量 |
90m³/h |
120m³/h |
240m³/h |
300m³/h |
|
|
分离粒度 |
40~75μm |
||||
|
旋流器大小 |
10"（250） |
10"（250） |
10"（250） |
12"（300） |
|
|
旋流器数量 |
1个 |
1个 |
2个 |
2个 |
|
|
工作压力 |
0.25～0.40Mpa |
||||
|
匹配砂泵 |
DCSB5×4-12-22kW |
DCSB6×5-12-30kW |
DCSB8×6-13-55kW |
DCSB8×6-13-55kW |
|
|
电制 |
380V/50HZ或460V/60HZ或定制 |
||||
|
防爆等级 |
ExdⅡBT4 |
||||
|
进液管通径 |
DN150 |
||||
|
排液管通径 |
DN200 |
||||
|
底 |
筛网规格 |
600×1600mm 120-300目 |
|||
|
筛网形式 |
软钩边 |
||||
|
功率 |
0.4kW |
||||
|
外形尺寸 |
1200×1200×2000mm |
1470×1400×2000mm |
1500×1750×2020mm |
||
|
重量 |
585kg |
615kg |
610kg |
||
|
备注 |
1、10"旋流器=90~120m3/h ，12"旋流器＞120m3/h |
||||
欢迎致电大川咨询有关旋流除砂器更详细的说明，我们将为您提供高性价比的旋流除砂器，并为您提供满意的售前、售中及售后技术服务。
