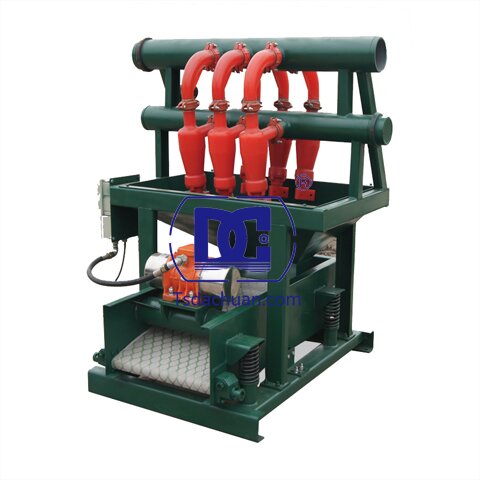

除泥器
除泥器是固控系统中的三级固控设备，用于处理钻井液泥浆中介于15-44微米的固体颗粒。大川生产的除泥器具有处理量大，分离能力高，操作便捷等优点。
除泥器根据颗粒沉降原理设计而成的，其分离介质钻井液通过砂泵产生一定的压力和速度，沿旋流器内壁螺旋进入，较粗的颗粒在离心力和重力的作用下沿旋流器内壁螺旋下沉，从底流口排出，落在下面的细目振动筛上分离，其余介质沿旋流器螺旋上升，从溢流口进入第四级分离设备离心机进一步净化处理。
1. 由4″或5″水力旋流器及管汇组成，便于调节、操作；
2. 选用聚氨酯材料的旋流器，使用寿命长，质量轻，便于维护；
3. 旋流器底流口呈带压伞状“湿底”排砂使分离区内的颗粒能迅速排出，减少了底流口堵塞的概率；
4. 对称的进液机构使旋流分配合理、工作稳定；
5. 旋流器进、出口都装有球阀，可以随时调节除泥器工作的数量；
6. 先进的小型两筛网泥浆振动筛处理量大，噪声小，筛网寿命长；
7. 根据客户的要求处理量的大小，选择几组旋流器组成除泥器。
|
型号 |
DCCNQ100×6 |
DCCNQ100×8 |
DCCNQ100×10 |
DCCNQ100×12 |
DCCNQ100×16 |
|||
|
处理量 |
90m³/h |
120m³/h |
180m³/h |
240m³/h |
300m³/h |
|||
|
分离粒度 |
15~44μm |
|||||||
|
旋流器大小 |
4"（100） |
|||||||
|
旋流器数量 |
6个 |
8个 |
10个 |
12个 |
16个 |
|||
|
工作压力 |
0.25~0.40Mpa |
|||||||
|
匹配砂泵 |
DCSB5×4-12 |
DCSB6×5-12 |
DCSB6×5-13 |
DCSB8×5-13 |
DCSB8×6-13 |
|||
|
电制 |
380V/50HZ或460V/60HZ或定制 |
|||||||
|
防爆等级 |
ExdⅡBT4 |
|||||||
|
进液管通径 |
DN100 |
DN150 |
||||||
|
排液管通径 |
DN125 |
DN200 |
||||||
|
底 |
筛网规格 |
600×1600mm,120-300目 |
||||||
|
筛网形式 |
软钩边 |
|||||||
|
功率 |
0.4kW |
|||||||
|
尺寸 |
1480×1200×1740mm |
1480×1750×1780mm |
||||||
|
重量 |
743kg |
755kg |
768kg |
780kg |
810kg |
|||
|
备注 |
1、4"旋流器处理量 =10～20m3/h |
|||||||
欢迎致电大川咨询有关除泥器更详细的说明，我们将为您提供高性价比的除泥器，并为您提供满意的售前、售中及售后技术服务。
