射流混浆装置
射流混浆装置是用于配置和加重钻井液的专用固控设备，用于改变钻井液密度、粘度及酸碱性等。大川生产的射流混浆装置具有配浆速度快，性能安全可靠，使用寿命长等优点。
在配制或增加钻井液总量，改变钻井液密度、粘度、失水等时，都需要将钻井液材料（膨润土、重晶石粉等）和相应的化学添加剂（聚合物等）投入循环罐中。射流混浆装置可增加液体在管内的剪切力，更好的提高物料分散效果，提高混合液体压头，使物料在罐内充分循环混合，与剪切泵配套使用效果更突出。

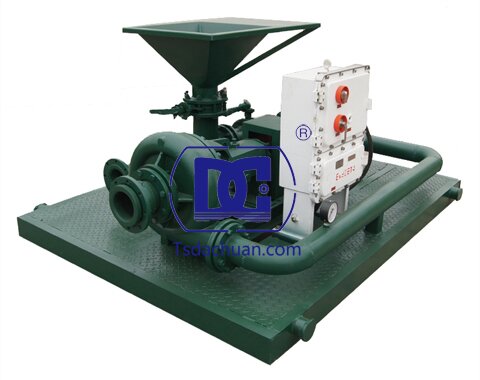

射流混浆装置是与石油钻井固控系统配套使用的一种设备，它可以满足不同深度钻井液固控系统钻井液的加重和配制，混浆装置由一台砂泵（或多台）和一台射流式混合漏斗（或多台）用管汇阀门联结安装在一个底座上组成的。加重漏斗与砂泵既可组合又可分体安装，加重漏斗与砂泵之间用管汇阀门联接。
大川利用文丘里管与原有射流喷头相结合而设计的新型射流喷射器装置，不仅结构简单，而且其可行性强，可以满足1500米到9000米钻井固控系统钻井液的加重和配制。同时也可根据客户要求做成双联射流混浆装置。
射流混浆装置参数
|
型号 |
DCSLH150-50 |
DCSLH150-45 |
DCSLH150-35 |
DCSLH100-25 |
DCSLH100-25 |
|
|
处理量 |
230-375m3/h |
140-230m3/h |
120-210 m3/h |
70-110 m3/h |
30-60m3/h |
|
|
匹配砂泵 |
SB8×6-13-55kW |
SB6 ×5-13-45kW |
SB6×5-12-30kW |
SB5×4-12-22kW |
SB4×3-12-15kW |
|
|
工作压力 |
0.25～0.40Mpa |
|||||
|
进料管尺寸 |
6〃（150） |
6〃（150） |
6〃（150） |
4〃（100） |
4〃（100） |
|
|
进浆管尺寸 |
8〃 |
6〃 |
6〃 |
5〃 |
4〃 |
|
|
出浆管尺寸 |
5〃 |
5〃 |
5〃 |
4〃 |
4〃 |
|
|
漏斗尺寸 |
600×600mm |
600×600mm |
600×600mm |
500×500mm |
500×500mm |
|
|
配料速度 |
100kg/min |
80kg/min |
≤80kg/min |
≤60kg/min |
≤40kg/min |
|
|
配液密度 |
≤2.8g/cm3 |
≤2.4g/cm3 |
≤2.0g/cm3 |
≤2.0g/cm3 |
≤1.5g/cm3 |
|
|
配液粘度 |
≤120s |
≤120s |
≤120s |
≤80s |
≤60s |
|
|
外形尺寸 |
2200×1760 ×1250mm |
2200 ×1760 ×1100mm |
2200 ×1760 ×1100mm |
1800 ×1720 ×890mm |
1800 ×1720 ×890mm |
|
|
重量 |
1600kg |
1350kg |
1280kg |
950kg |
900kg |
|
|
备注 |
匹配砂泵功率按泥浆比重:1.2g/cm3计算 |
|||||
欢迎致电大川咨询有关射流混浆装置更详细的说明，我们将为您提供高性价比的射流混浆装置，并为您提供满意的售前、售中及售后技术服务。
